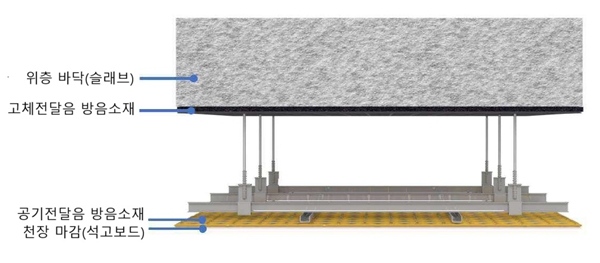

▲ 천장형 차음 구조 <제공=현대엔지니어링>

[아유경제=조명의 기자] 현대엔지니어링은 국내 최초로 천장형 차음 구조를 개발했다고 최근 밝혔다. 그간 업계에서 활용되던 바닥형 차음 구조와 달리 층간소음 저감을 위한 구조를 천장에 시공하는 기술이다.

현대엔지니어링은 제이제이엔에스가 개발한 메타물질 방음소재를 건설현장에 적용하기 위한 현장실험ㆍ구조개선을 진행, 공동특허 출원을 완료했다.

천장형 차음 구조는 위층의 바닥(슬래브) 하부와 천장 마감 사이에 메타물질 방음소재를 시공하는 방식으로 층간소음을 차단한다. 위층 바닥 하부에는 고체전달음을 감소시켜주는 방음소재를, 천장 바로 위에는 공기전달음을 차단하는 방음소재를 적용한다.

층간소음은 바닥과 벽체와 같은 고체전달음이 공간을 통해 공기전달음으로 바뀌며 발생하는데, 두 전달음의 저감에 효과적인 각각의 방음소재를 활용해 효율을 높인 것이다.

천장형 차음 구조의 차음재로 사용되는 메타물질 방음소재에는 다중 반공진 모드 기술이 적용돼, 소음 차단이 어려운 중량충격음대 주파수의 소음을 효과적으로 차단할 수 있다. 이 기술은 선택적으로 특정 주파수에서의 공기 유효밀도를 약 3000배 상승시킴으로써 음파운동을 차단해 소음 저감효과를 높인다.

현대엔지니어링과 제이제이엔에스는 현장실험을 통해 중량충격음 차단 효과를 극대화할 수 있는 주파수를 찾아 메타물질 방음소재에 적용했다. 그 결과, 기존 대비 중량충격음을 4dB 더 차단하는 효과를 확인했으며, 공인기관 시험성적서도 획득했다.

기존 바닥형 차음 구조에서는 바닥 두께를 약 30mm 정도 더 두껍게 시공해야 1~2dB 정도의 중량충격음 저감 효과를 얻을 수 있지만, 메타물질 방음소재는 2~6mm 두께만으로 4dB의 중량충격음을 저감한다.

소재가 얇고 가벼워 시공ㆍ유지보수 과정이 간편하다. 천장형 차음 구조의 메타물질 방음소재의 두께는 2~6mm이며, 평당 무게는 2.7kg 수준이다. 건식공사가 가능해 시공에 필요한 기간을 상당히 감소시킬 수 있다는 것도 장점이다. 실제 천장형 차음 구조 시공에는 약 3일 정도의 짧은 기간이 걸린다.

천장형 차음 구조는 기존 건축물의 골조 변경없이 추가 시공할 수 있어 향후 노후아파트, 리모델링 현장, 층간소음 사후확인제 기준미달 현장 등에 우선 적용될 수 있을 것으로 보인다.

현대엔지니어링 관계자는 “천장형 차음 구조는 메타물질 방음소재를 기반으로 기존 바닥형 차음 구조의 한계점을 보완할 수 있는 새로운 층간소음 저감 기술”이라며 “아파트 리모델링 현장 등 골조 변경없이 층간소음 저감이 필요한 현장을 시작으로 보편화될 것”이라고 말했다.
